標準層資料複製
功能與適用時機
當案件的結構平面圖與建築平面圖有多樓層共用時，在 RCAD_Acquire 讀取完《代表樓層》圖面資料後，
如何於 RCAD_Building 產生共用樓層資料
案例說明：

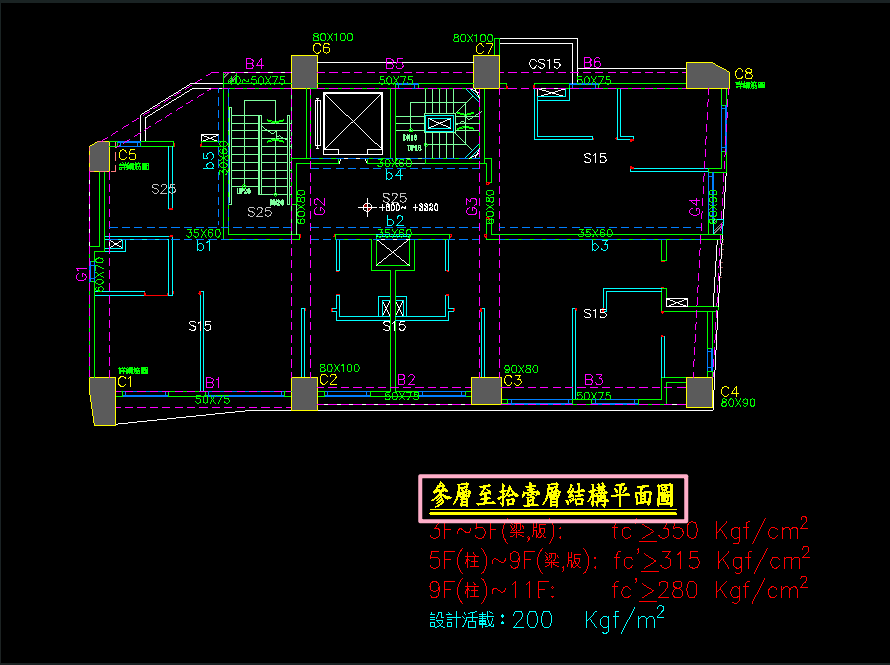

結構平面圖：三層至十一層結構平面圖 共用 (圖1)

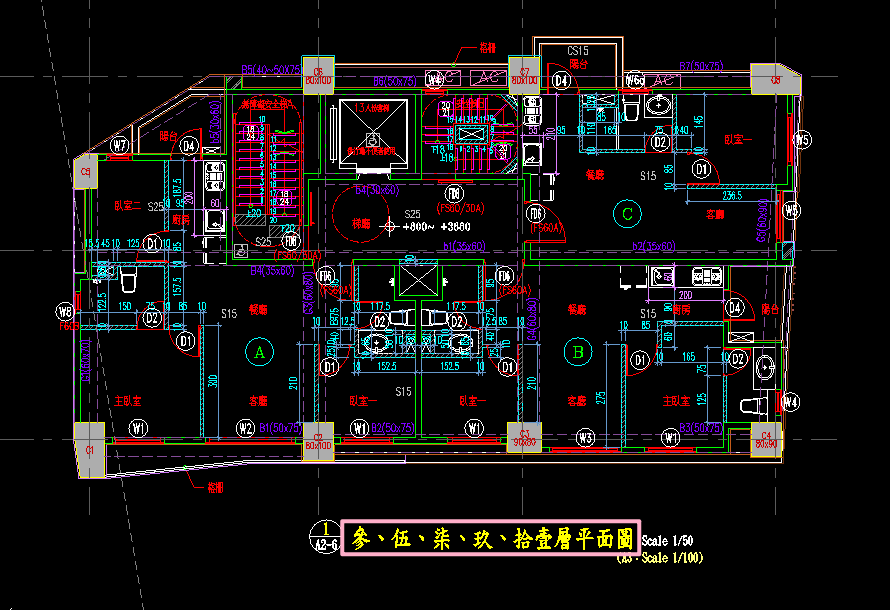

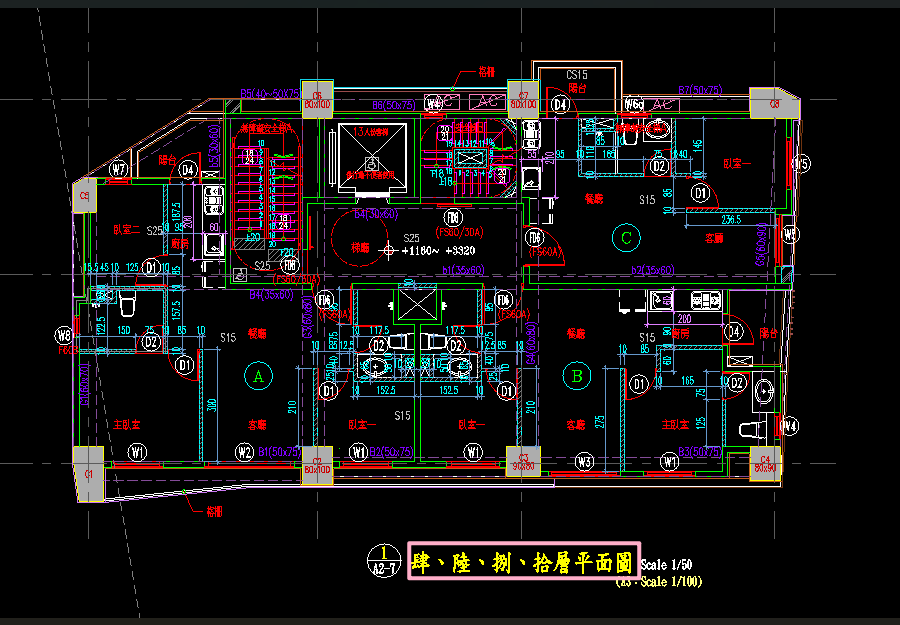

建築平面圖：三、五、七、九、十一平面圖 共用 (圖2) 與 四、六、八、十層平面圖共用 (圖3)
基本概念介紹

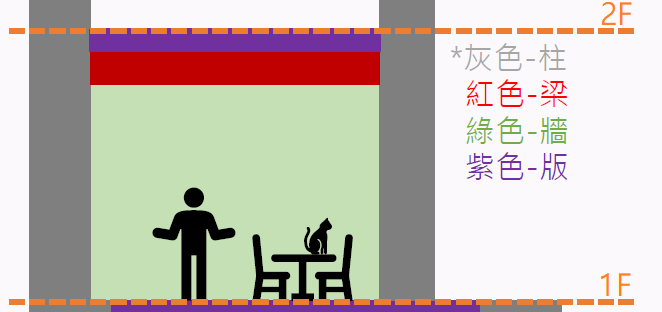

RCAD_Building 中，模型的樓層表示屬於《ㄇ形》表示
舉例說明：
RCAD_Building 中存放於《Floors》>《2F》節點裡面的資料來源：
與圖面標示樓層一致
【Beam】：來自於 結構平面圖 2F 的梁資料
【Slab】：來自於 結構平面圖 2F 的版資料
圖面標示樓層加一
【Column】：來自於 結構平面圖 1F 的柱資料，1F~2F柱 存放於2F節點
【Wall】：來自於 建築平面圖 1F 的牆資料，1F~2F牆 存放於2F節點
【Door.W】：來自於 建築平面圖 1F 的門窗資料，依循牆原則
操作步驟(Steps)
Step1. 以本篇案例 (3F~11F結構平面圖共用) 說明
目標：將 3F 節點中的 [梁]、[版] 資料，複製到 4F~11F

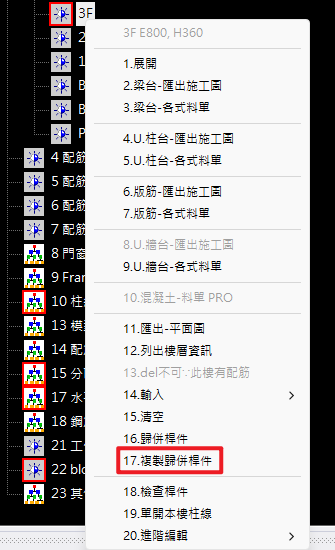

於樹狀區中《Floors》>《3F》按 右鍵 開啟功能選單，點選【17.複製歸併桿件】
Step2.

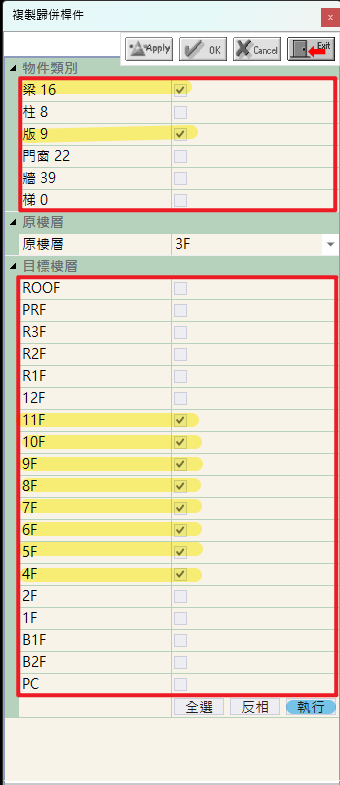

參數區勾選欲複製的 物件類別：梁、版
目標樓層 勾選：4F ~ 11F，點選【執行】
計算結果(Output)

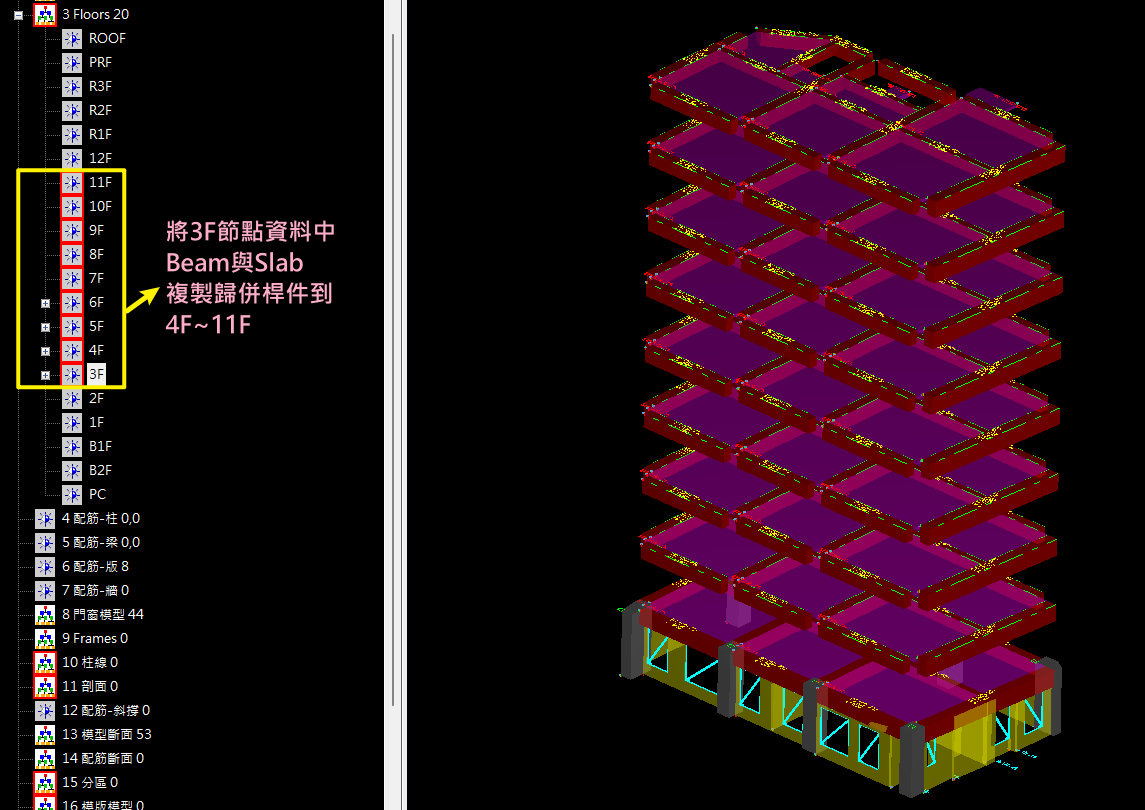

下圖為以本篇案例 (3F~11F結構平面圖) 操作【複製歸併桿件】之結果
操作步驟(Steps)
Step1. 以本篇案例 (3F、5F、7F、9F、11F建築平面圖) 說明
目標：將 4F 節點中的 [柱]、[牆]、[門窗] 資料，複製到 6F、8F、10F、12F

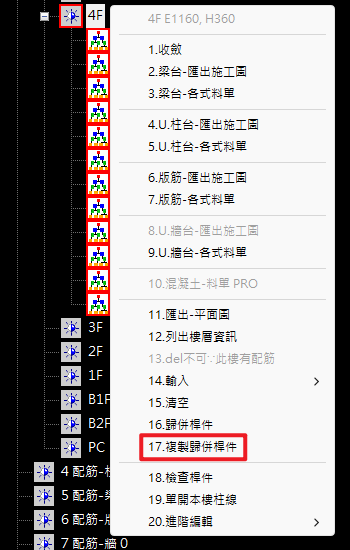

於樹狀區中《Floors》>《4F》按 右鍵 開啟功能選單，點選【17.複製歸併桿件】
Step2.

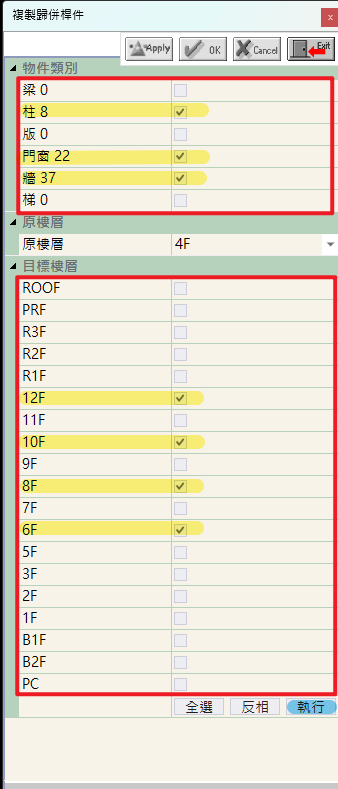

參數區勾選欲複製的 物件類別：柱、門窗、牆
目標樓層 勾選：6F、8F、10F、12F，點選【執行】
※ 圖面樓層須 +1 = 目標樓層
計算結果(Output)

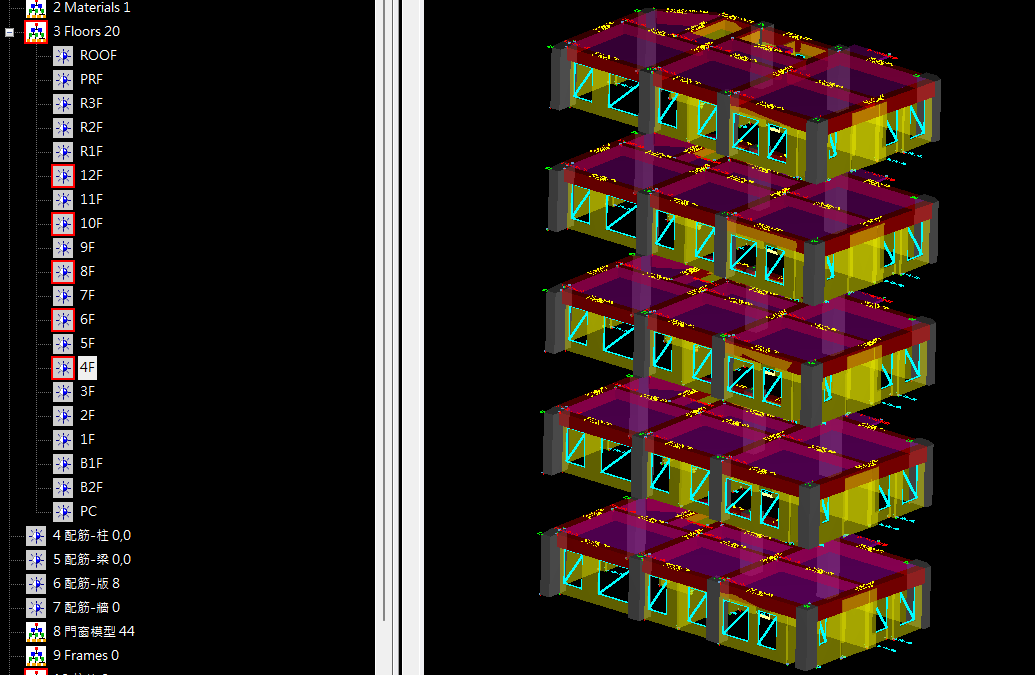

下圖為以本篇案例 (3F、5F、7F、9F、11F建築平面圖) 操作【複製歸併桿件】之結果
