分區(出料)

功能與適用時機

梁鋼筋撿料完成之後需要分區出料單

Step1. 切換至3D視窗並採用 TOP VIEW

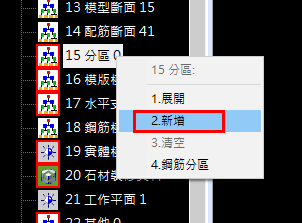

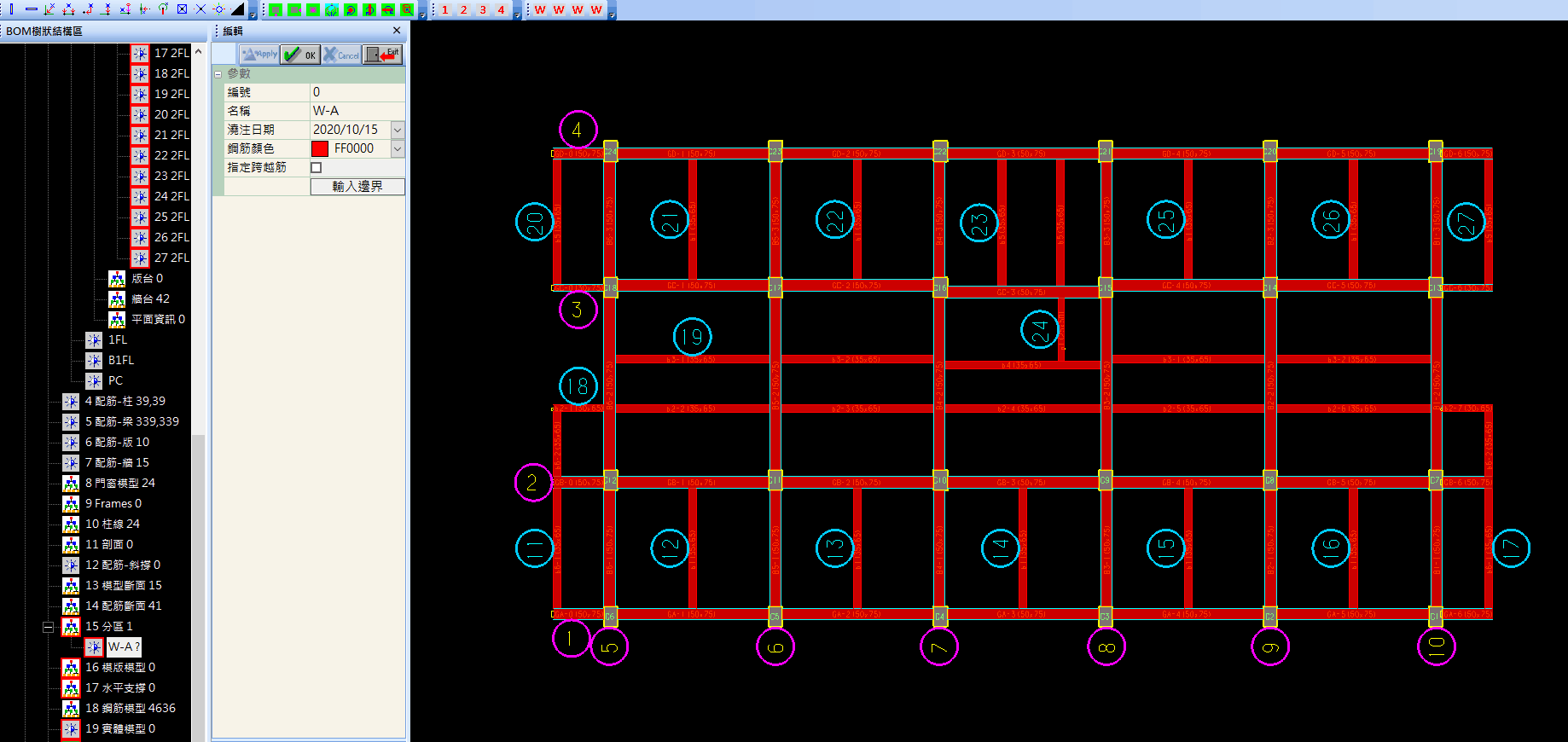

Step2. 於左側節點【分區】按右鍵開啟功能選單，選擇『新增』，名稱與澆注日期，使用者可自訂

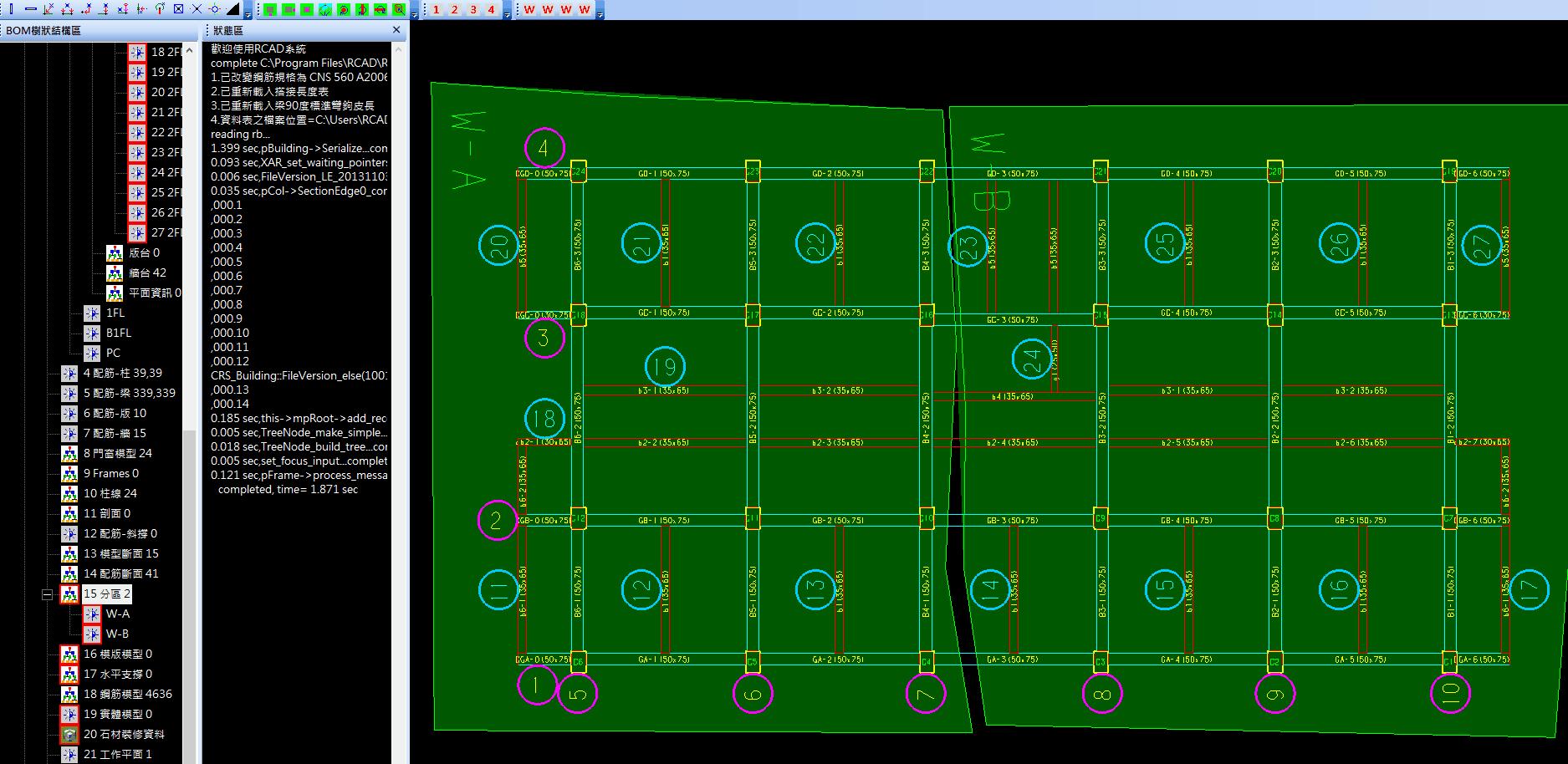

Step3. 按，到畫面上框選邊界範圍

Step4. 要繼續新增下個分區，請重複 Step2 & Step3 的步驟，來完成所有的分區範圍

※ 注意：設定澆注日期的先後順序會影響跨分區界線鋼筋的分配

Step5. 完成分區範圍之後，於左側節點【分區】按右鍵開啟功能選單，選擇『鋼筋分區』，

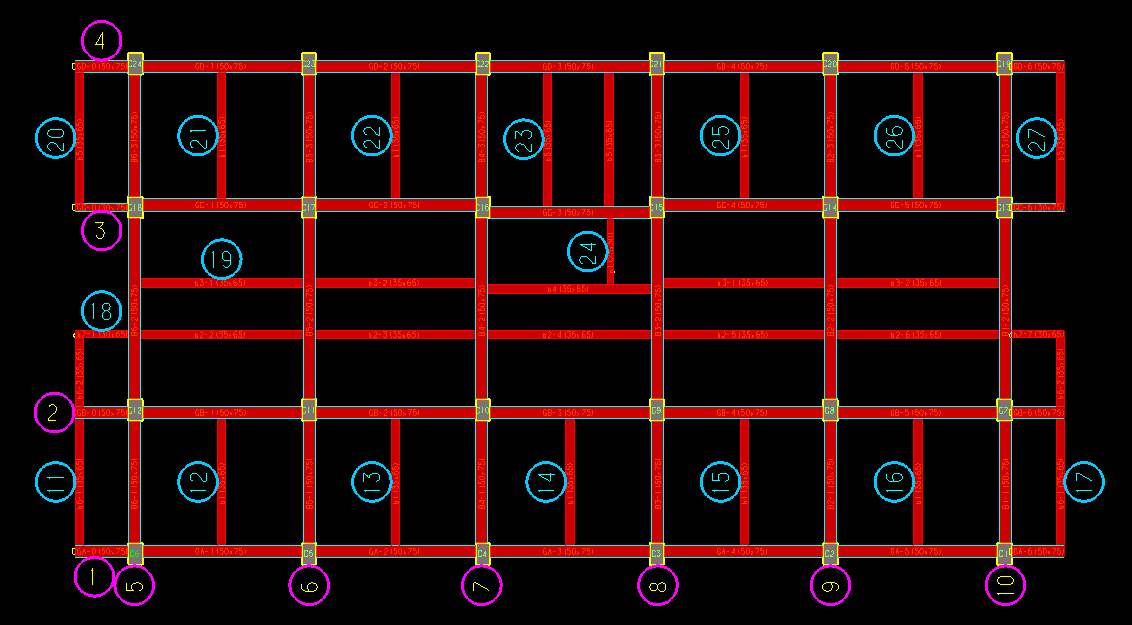

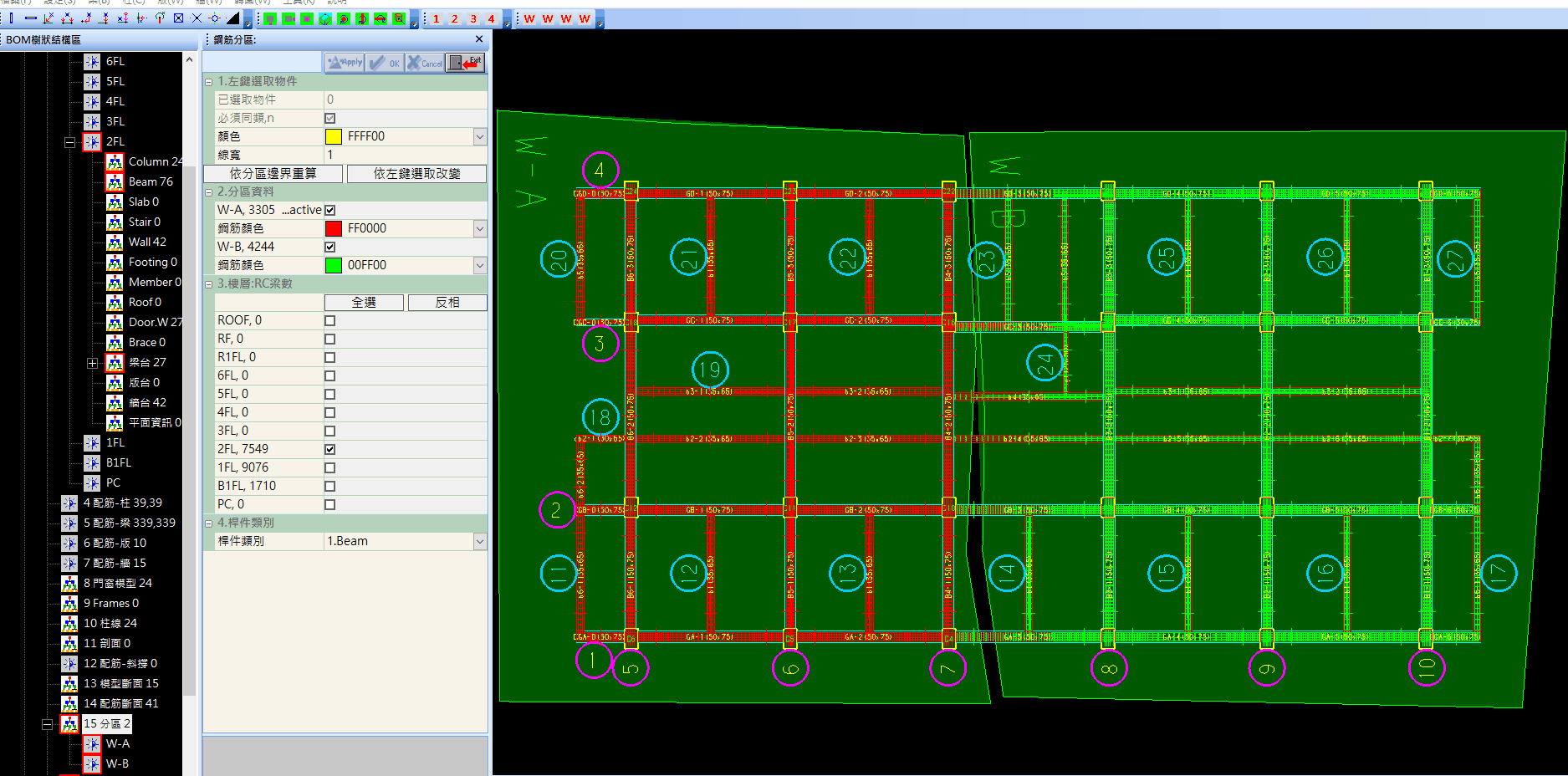

進入功能介面，點選計算鋼筋 (鋼筋顯示的顏色是即時預覽分區狀態)

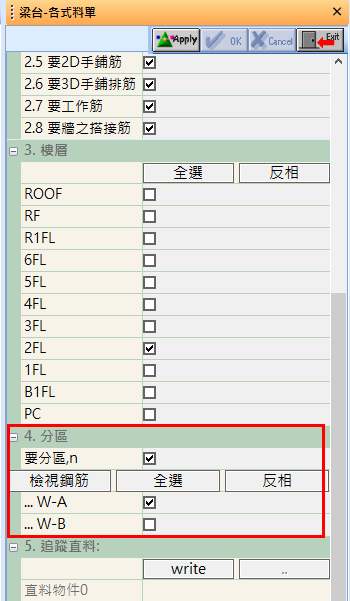

Step6. 鋼筋分區計算完成，到出料單功能介面，【要分區】勾選，再勾選自訂的分區，按輸出料單

1. 設定分區範圍的時候，如果看不到外框，請確認顯示細項 > 料單分區 >『顯示』『邊界』『填滿』『名稱』是否有勾選

2. 設定澆注日期的先後順序會影響跨分區界線鋼筋的分配

3.【指定跨越筋】勾選作用是自動判定失敗時，強制歸屬於此區

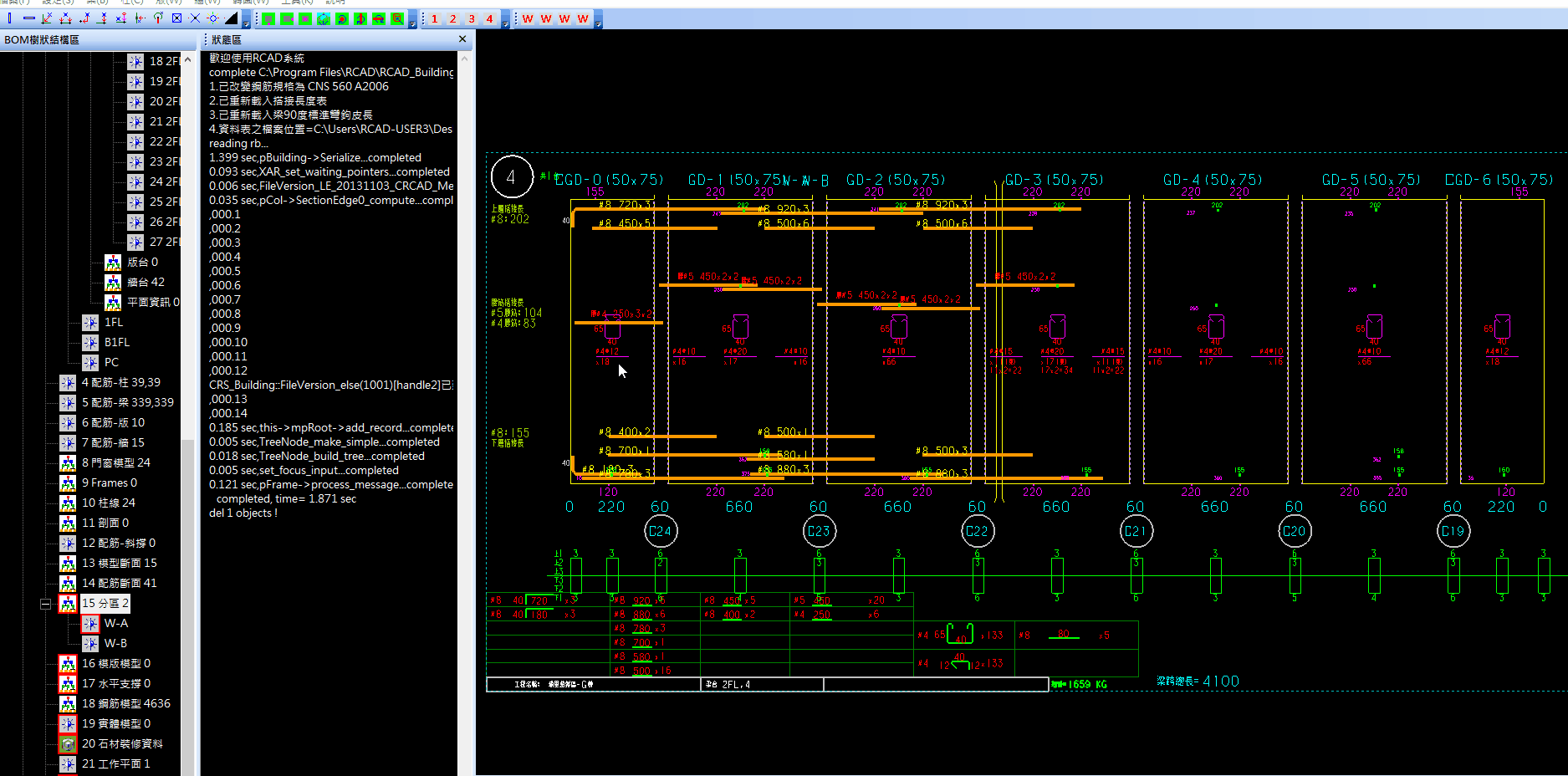

4. 使用 手鋪筋 功能請注意: 若有顯示鋼筋分區，預設指定顯示的分區 (開啟兩區以上則指定給最末區)
