編輯: 組合箍筋

功能與適用時機

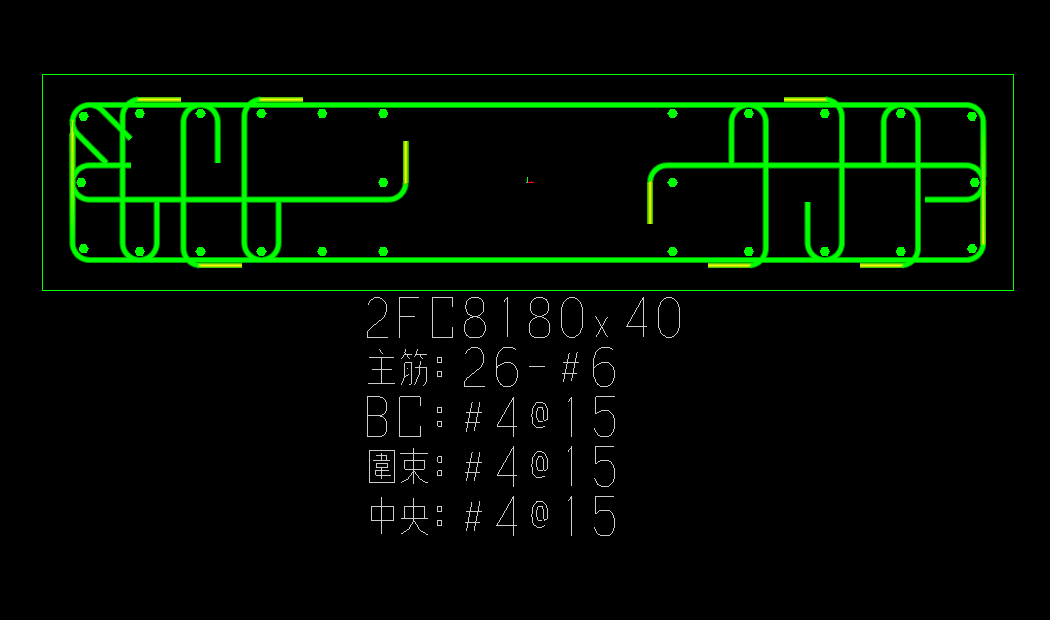

柱配筋中箍筋是由左右兩邊箍筋組合而成的

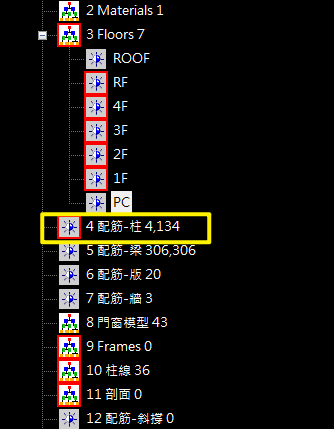

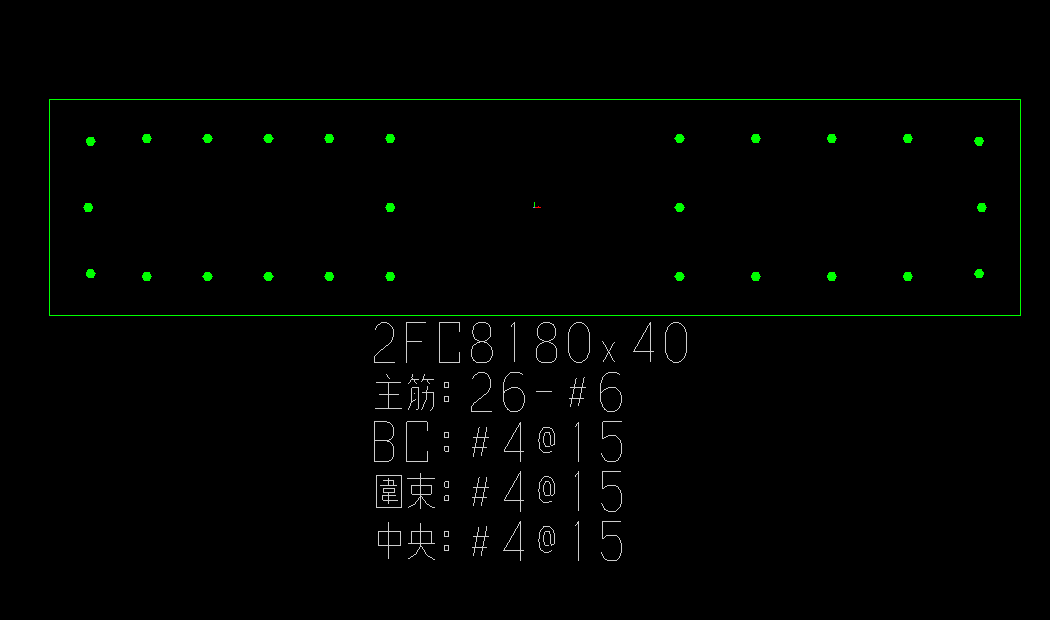

開啟圖檔時如未顯示鋼筋，請確認樹狀區節點【4 配筋-柱】紅框打開並按即可顯示鋼筋。

Step1. 刪除原箍筋

將圖形區切換至四格畫面，於平面圖視窗區(左上角)，對配筋圖中的外箍筋按右鍵開啟功能選單，點選【1.del】進功能
於參數區點選【刪除,F9】>【是】

Step2. 重新設定閉合箍

於樹狀區找到指定配筋，進功能重新設定閉合箍

案例：修改指定配筋2F C8

【4 配筋-柱】按右鍵開啟功能選單，點選【展開】
>【2F】右鍵，點選【展開】
>【2F C8】右鍵，點選【展開】
>【配筋】右鍵，點選【展開】
>【箍筋】右鍵，點選【2.輸入閉合箍】

Step3. 設定參數

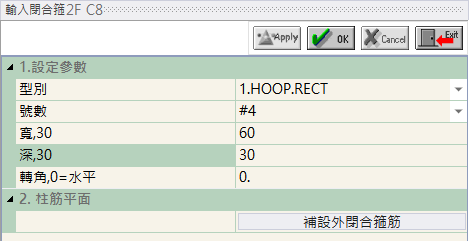

指定閉合箍型別、號數、尺寸
※ 提醒：記得扣保護層

案例：原配筋圖柱斷面尺寸為 70×40，扣除保護層5cm，箍筋尺寸為 60×30

Step4. 放置箍筋
於圖形區確認箍筋位置，並點擊左鍵確認放置箍筋

如已建立柱線產生施工圖，須進行重算，圖面才會更新。

將畫面切換至施工圖視窗區(四格畫面左下角)，利用功能 [9.只算剪力筋(依據柱配筋)] 進行重算。
