編輯梁筋-外加剪力筋
功能與適用時機
需要額外增加梁箍筋、梁繫筋
※本功能僅適用於 v2026.06.01.01 (含) 以上版本
案例說明：

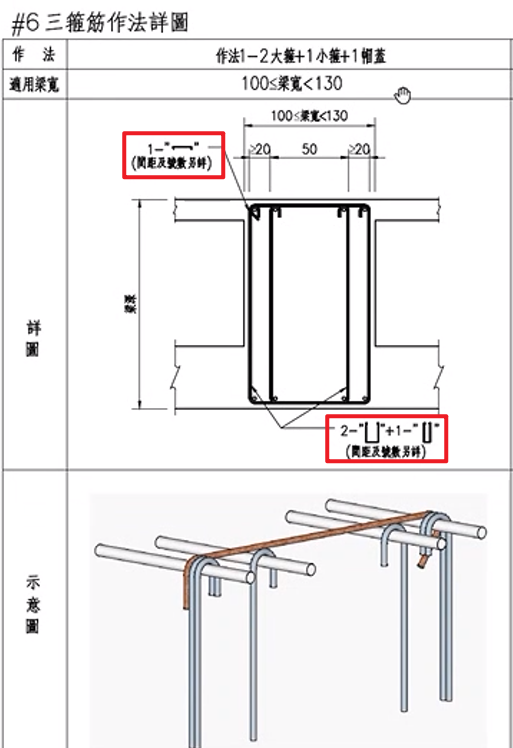

標準圖中提到 #6 三箍筋 是指【2大U型箍+1小U型箍+1帽蓋】
操作步驟(Steps)

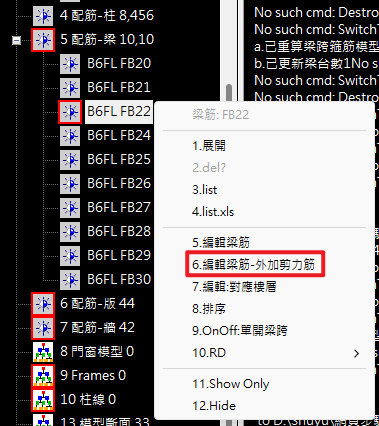

Step1. 樹狀節點區 →【5.配筋-梁】→ 找到需要調整的梁（案例：B6FL FB22）按右鍵 → 點選【6.編輯梁箍-外加剪力筋】
Step2. 設定參數
指定類型、規格、配置區域、倍數、號數
細項旁邊的【
】是下拉選單，可依照需求做選擇
※ 案例：
需要增加 1個大U型箍筋 尺寸110×305 + 1個小U型箍筋 尺寸50×305，皆為 #6 鋼筋，且左、中、右三區都要新增
Step3. 依照需求輸入位置、定位與皮長

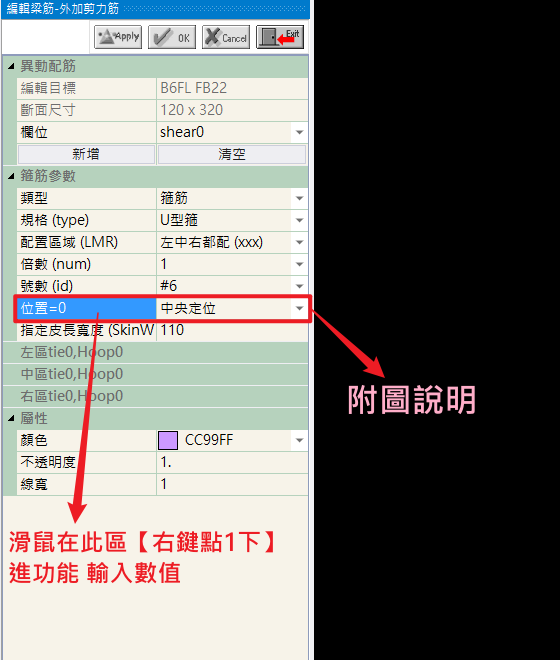

位置與定位說明：
舉例說明：新增的箍筋要【左側定位】在原有箍筋正5的位置

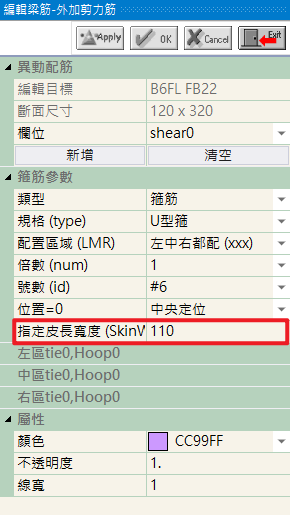

指定皮長寬度：指欲新增箍筋之寬度 (依需求輸入數值)

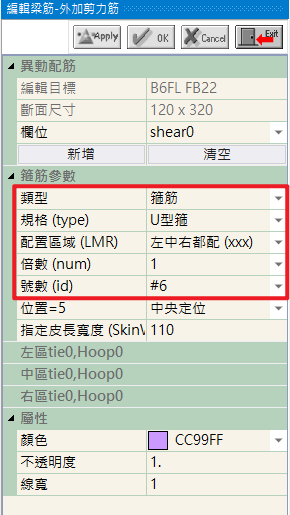

依照案例操作：將各項的參數設定好後，位移輸入【5】，點選【新增】
※提醒：系統不支援在既有箍筋的相同位置重複新增。建立新箍筋時，請微調其放置位置，確保 3D 模型清晰可視。
計算結果(Output)

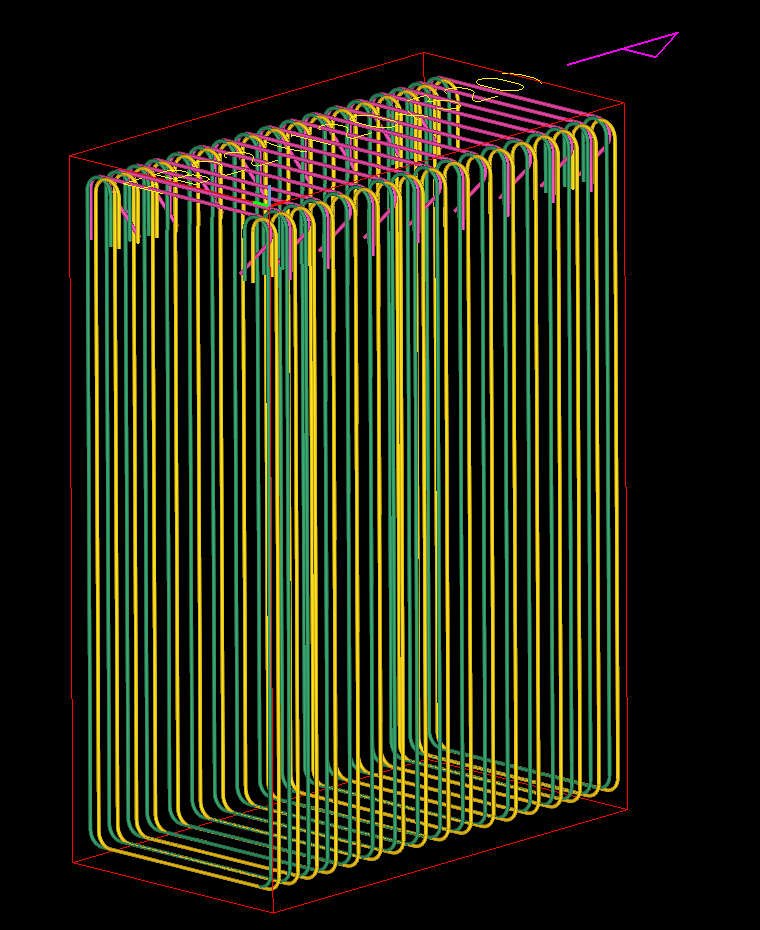

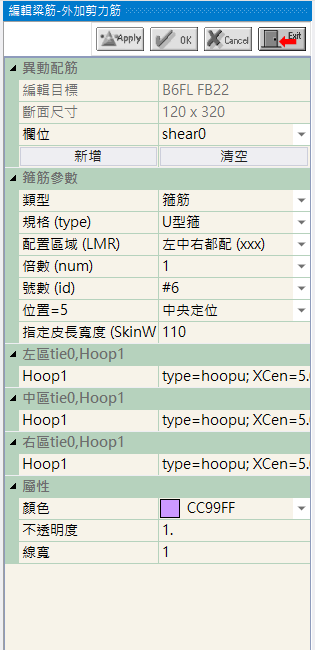

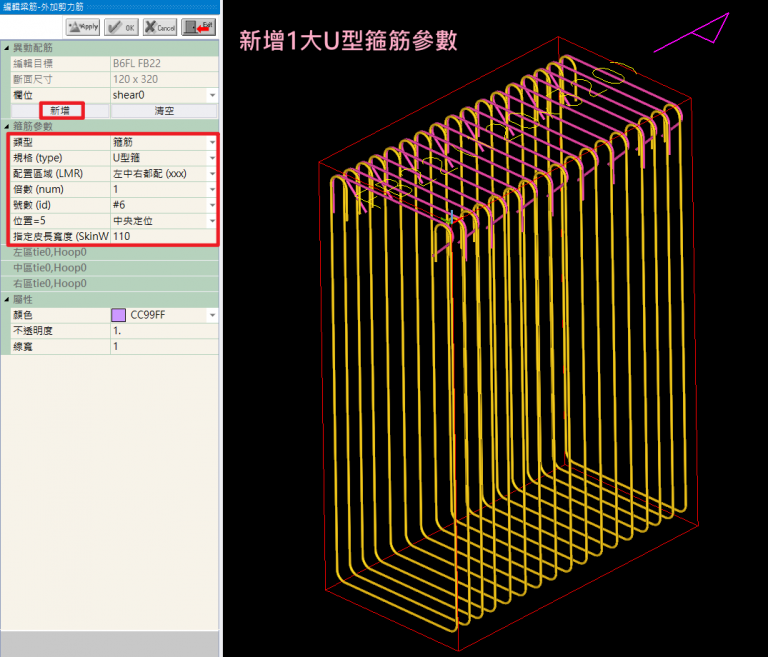

新增1個大U型箍筋 (尺寸110×305)

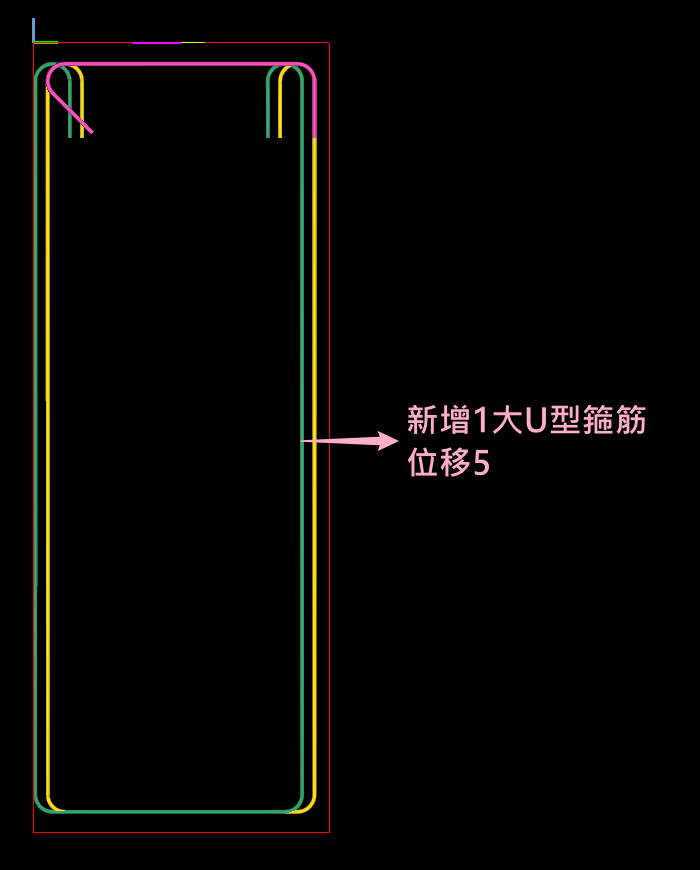

新增完成 – 1大U型箍筋(側面示意圖)

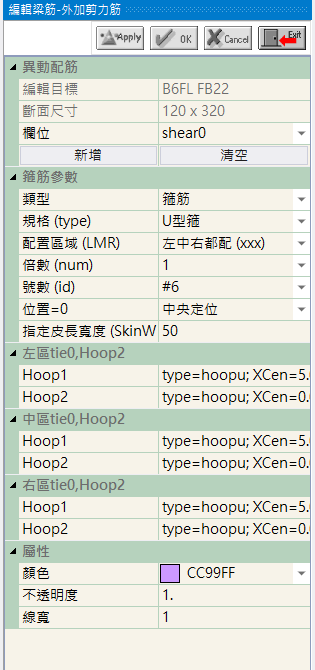

新增1個小U型箍筋 (尺寸50×305)

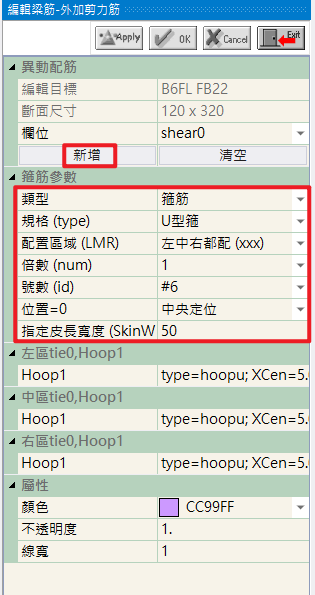

參數設定如下圖，再點選【新增】

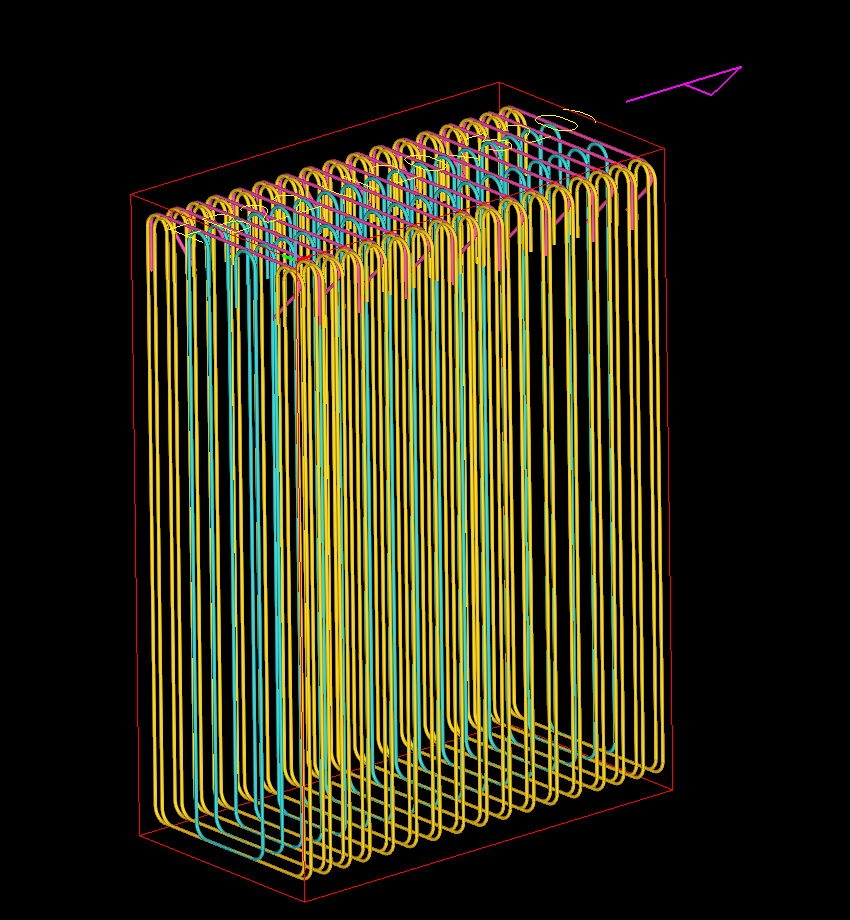

新增完成 – 1小U型箍筋

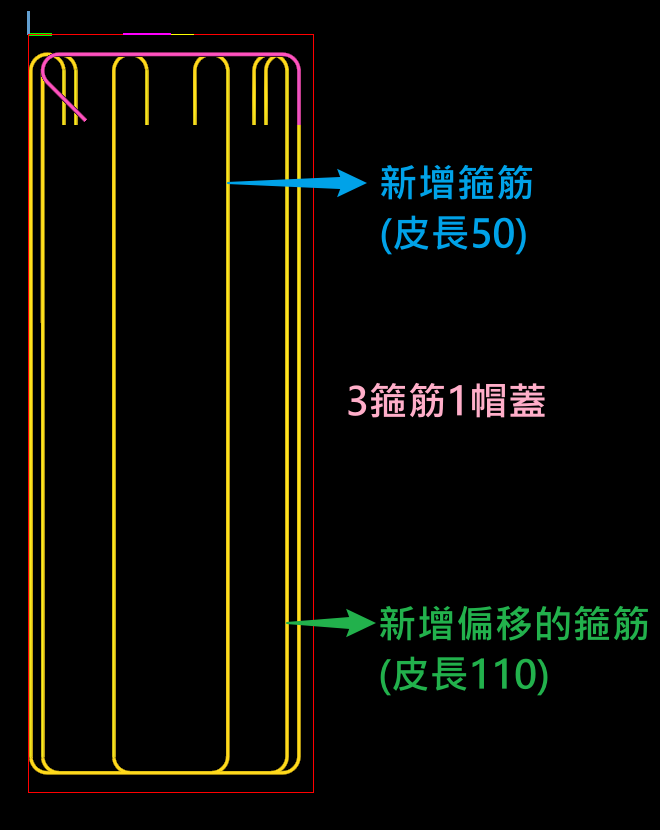

完成【2大U型箍+1小U型箍+1帽蓋】

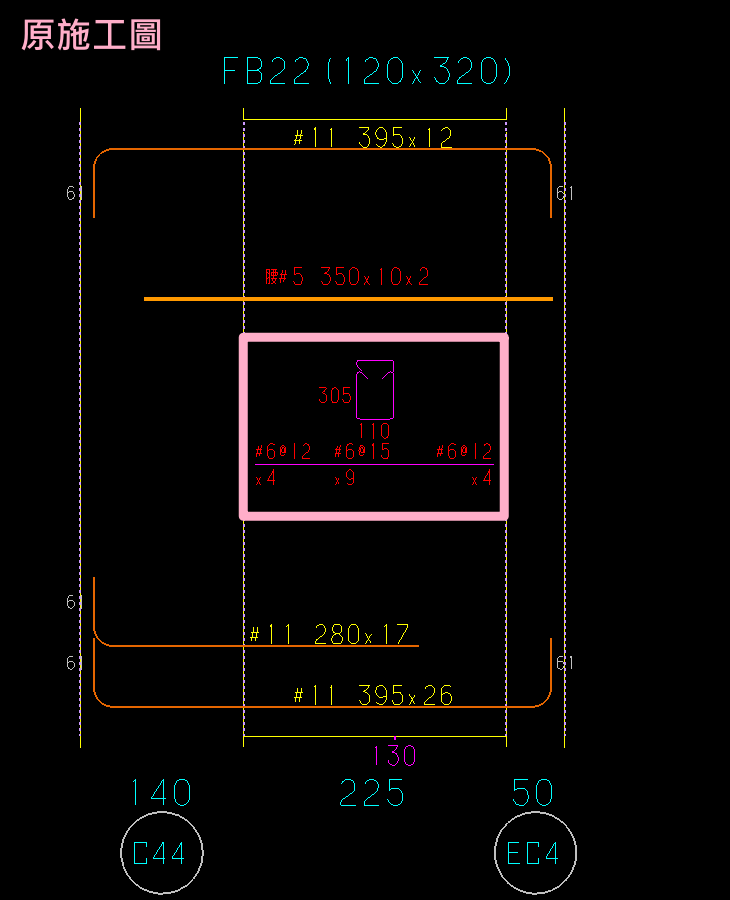

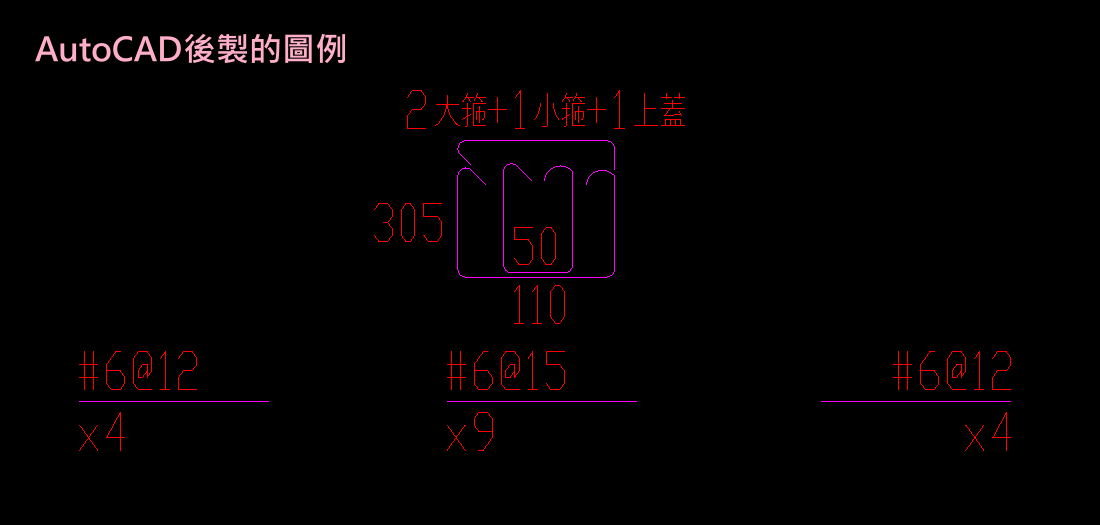

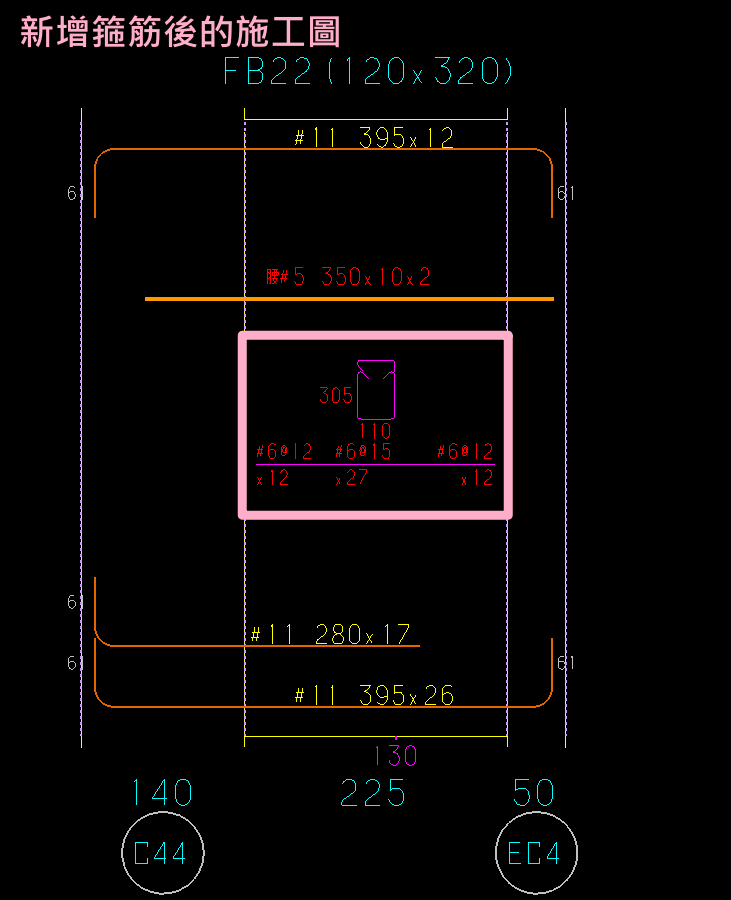

施工圖前後差異
提醒：施工圖箍筋數量顯示規則
系統於梁跨位置顯示的數量為「箍筋組數 (箍數）」。
例如：原配置為 1U 箍＋1 上蓋繫筋，圖面顯示 #6@12 ×4。
新增 2 組 U 箍後，配置變更為 3U 箍＋1 上蓋繫筋，因此：4 × 3 = 12
圖面更新顯示為 #6@12 ×12。
注意事項：
確認需求： 設定前，先與現場鋼筋施工人員確認實際配筋需求及規格備註。
檢視圖面： 務必確認圖面標示能讓施工人員正確理解，以避免備料或施工錯誤。
後續作業： 完成上述確認後，再進行 AutoCAD 圖面修正與出圖，確保圖面與施工需求一致。
補充說明(Additional remarks)
原配筋圖說明
本案例原配筋圖箍筋三區標示方式如下：
- 左區：4-3#6@12
- 中區：3#6@15
- 右區：4-3#6@12

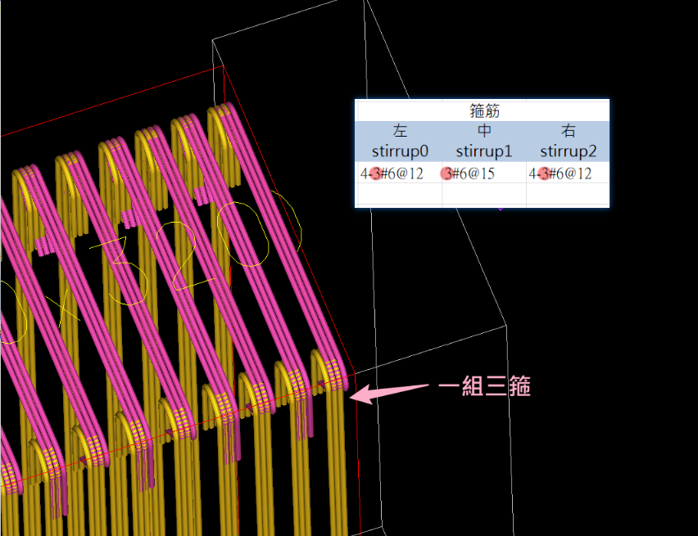

依此案例，於 RCAD_Acquire 軟體正常讀取後之資料初始狀態為：
- 左區：一組 3 箍相同尺寸箍筋
- 中區：一組 3 箍相同尺寸箍筋
- 右區：一組 3 箍相同尺寸箍筋
※ 提醒：
若直接依此資料狀態，又再新增 1 個大箍筋 + 1 個小箍筋，系統數量將會變為 5 個箍筋 (即 4 個大箍筋 + 1 個小箍筋）。
操作建議：

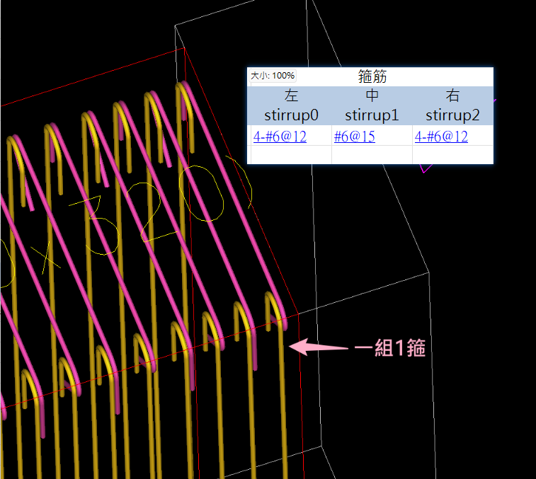

- 於 RCAD_Acquire 讀取梁配筋時，先以一組 1箍 的狀態讀取資料，並匯入 RCAD_Building。
- 再到 RCAD_Building 利用【編輯梁筋-外加剪力筋】功能，增加 1大U箍筋+1小U箍筋，以符合標準圖指定之「2 個大箍筋＋1 個小箍筋」之鋼筋配置。
