M6 輸出配筋圖-DWG [RC梁]

功能與適用時機

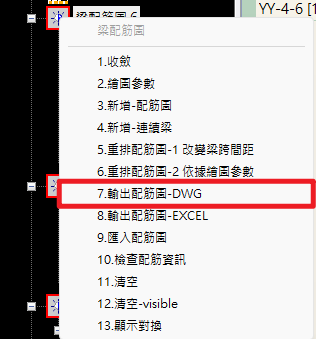

將梁配筋圖轉存為圖檔，格式為*.dwg或*.dxf。可於上方功能列”RC梁”進功能或於左方樹狀節點區”梁配筋圖”按右鍵進功能。

參數名稱	選項與說明
1.1 Path	存檔目錄，可更動之
1.2 檔名	可指定
1.3 版本	選擇ACAD版本
1.4 尺寸	由{RC梁}-{繪圖參數}設定
1.5 共存分存	所有圖紙共存一檔，或分存多檔
1.6 By Block
1.7.1 圖紙左下點要對位	匯出梁配筋圖時，指定圖框左下角點座標（如圖） Note: 若1.5選擇多張圖紙「共存一檔」，則1.7.1請勿勾選
1.7.2 指定對位點	匯出梁配筋圖時，指定圖框左下角點座標（如圖） Note: 若1.5選擇多張圖紙「共存一檔」，則1.7.1請勿勾選

2.哪幾張圖：勾選要存檔的梁配筋圖
